Cáp quang cống kim loại 24FO | Cáp quang chôn trực tiếp

Mã sản phẩm: CAPQUANLUONCONGKL-24FO Thương hiệu: Đang cập nhật
19.500₫
Số lượng:

Cáp quang cống kim loại 24FO | Cáp quang chôn trực tiếp Single mode

Cáp quang cống kim loại 24FO hay còn gọi cáp quang single mode (đơn mode) luồn cống kim loại bên trong chứa 24 sợi quang; cáp được đặt trong ống đệm lỏng, có nhồi lớp dầu chống ẩm, có màng ngăn ẩm, có 1 hoặc 2 lớp vỏ bằng nhựa HDPE màu đen; được sử dụng chôn trực tiếp vào lòng đất.

Khác với cáp quang luồn cống thông thường, cáp quang Singlemode 24FO có thêm lớp băng thép nhăn nhằm bảo vệ sợi quang khỏi tác động ngoại lực và các loại côn trùng cắn; đảm bảo truyền tín hiệu quang đi xa với tốc độ cao tốt hơn; phù hợp với hệ thống cáp quang, mạng LAN, mạng WAN, hệ thống camera…

Cáp quang chô trực tiếp cống kim loại 24FO do Viễn Thông Xanh cung cấp  phù hợp hoàn toàn với các tiêu chuẩn quốc tế IEC, EIA, ASTM, tiêu chuấn cấp quốc gia TCVN, tiêu chuẩn ngành TCN hoặc các tiêu chuẩn riêng của khách hàng.

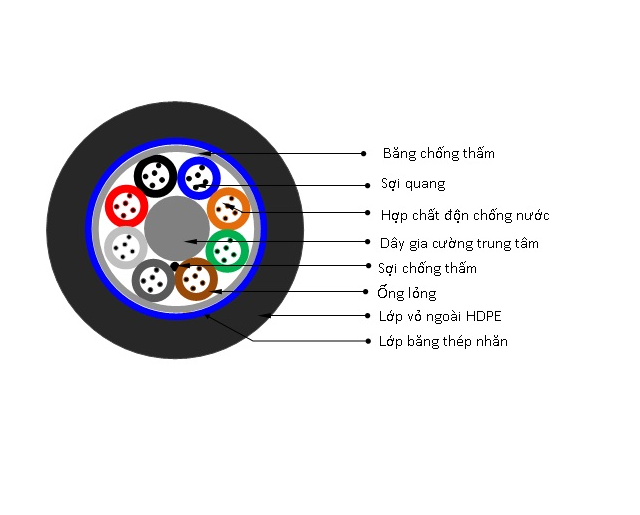

Cấu trúc của cáp quang cống kim loại 24FO

Cáp quang cống kim loại 8FO
Mô phỏng kết cấu cáp quang chôn trực tiếp – Cáp cống kim loại 2 lớp vỏ
Cáp quang cống kim loại 8FO
Mô phỏng kết cấu cáp quang chôn trực tiếp – Cáp cống kim loại 1 lớp vỏ

Sợi quang tiêu chuẩn G652.D
Băng chống thấm quấn quanh lõi cáp
Ống đệm lỏng nhồi dầu chứa 24 sợi quang (Cáp quang Singlemode 24Fo)
Phần tử chịu lực trung tâm phi kim loại (FRP)
Sợi chống thấm quấn quanh FRP
Sợi aramid róc vỏ cáp
Lớp nhựa HDPE bảo vệ bên ngoài
Lớp băng thép gợn sóng

Đặc tính kỹ thuật sợi cáp quang cống kim loại 24FO Single mode G652D

Loại sợi

Đơn mode, G.652D

Đường kính trường mode
+ Tại bước sóng 1310 nm/ dung sai
+ Tại bước sóng 1550 nm/ dung sai

9.2 µm/ ±0.5µm

10.4 µm/ ±0.8µm

Đường kính vỏ/ dung sai

125.0µm/ ±1µm

Lỗi đồng tâm lõi

≤ 0.5µm

Độ méo vỏ sợi

≤ 1%

Đường kính vỏ bọc ngoài

245 ± 5µm

Bước sóng cắt

≤ 1260 nm

Hệ số suy hao



– Tại bước sóng 1310nm
+ Tối đa
+ Trung bình

– Tại bước sóng 1550nm
+ Tối đa
+ Trung bình

≤ 0.36 dB/km

≤ 0.35 dB/km

≤ 0.22 dB/km

≤ 0.21 dB/km

Hệ số tán sắc bước sóng



– Tại bước sóng 1310nm
– Tại bước sóng 1550nm

≤ 3.5 ps/nm´km

≤ 18 ps/nm´km

Bước sóng không tán sắc

1300 nm ≤ l≤1324 nm

Độ dốc tại bước sóng không tán sắc

≤ 0.092 ps/nm2´km

Hệ số tán sắc mode phân cực – sợi đã bọc cáp

≤ 0.2 ps/

Chỉ tiêu kỹ thuật đối với tác động từ môi trường của cáp quang cống kim loại

Nhiệt độ:
– Theo tiêu chuẩn IEC-60794-1-2-F1
– Khoảng nhiệt: -20°C đến +65°C
– Thời gian giữ nhiệt trong mỗi chu kỳ tại -20°C và +65°C là 8 giờ.
– Thời gian của mỗi chu kỳ: 24 giờ
– Số chu kỳ không nhỏ hơn 2.

Kết quả:
– Độ ổn định suy hao là 0,05
dB/km tại bước sóng 1310
nm và 1550 nm.

Độ chống thấm nước:
– Theo tiêu chuẩn IEC-60794-1-2-F5.
– Chiều dài mẫu thử: 3 m.
– Độ cao cột nước: 1m
– Thời gian: 24 h ở nhiệt độ 25 ± 20C.

Kết quả:
– Mẫu cáp thử không bị ngấm
nước

Khả năng chịu điện áp phóng điện của vỏ cáp ngoài:
– Giữa mặt trong và mặt ngoài của lớp vỏ ngoài cáp phải chịu
được điện áp phóng điện tối thiểu là 10 kV DC trong thời gian 1 phút.

Kết quả:
– Vỏ cáp không bị đánh thủng

Hợp chất điền đầy:
– Theo tiêu chuẩn IEC-60794-1-2-E14
– Mẫu thử dài 0,3 m lấy từ cuôn cáp cần kiểm tra. Tại một đầu mẫu thử,
tách bỏ lớp vỏ cáp, với chiều dài khoảng 80 mm.
– Treo mẫu cáp thẳng đứng trong buồng nhiệt với đầu cáp bị tách nằm ở
dưới và đầu còn lại được đậy kín. Duy trì nhiệt độ ở 60 ± 50C trong
vòng 24 giờ

Kết quả:
– Chất điền đầy và hợp chất
chống ngập nước lõi cáp
không bị rớt xuống
