5 Loại đầu nối cáp quang phổ biến
Wednesday, 05/03/2025
Trong hệ thống mạng cáp quang, đầu nối cáp quang đóng vai trò quan trọng trong việc kết nối và truyền tải tín hiệu quang học giữa các thiết bị. Đây là một thành phần thiết yếu giúp duy trì hiệu suất truyền dẫn ổn định, giảm tổn hao quang, và đảm bảo tốc độ dữ liệu cao.
Hiện nay, có nhiều loại đầu nối cáp quang khác nhau, mỗi loại có đặc điểm riêng về kích thước, phương thức kết nối và tiêu chuẩn công nghiệp. Việc lựa chọn đầu nối phù hợp không chỉ giúp tối ưu hóa hệ thống mạng mà còn ảnh hưởng trực tiếp đến độ bền và chất lượng truyền tín hiệu. Cùng VFV tìm hiểu thêm trong bài viết này.
Tiêu chí quan trọng khi chọn đầu nối cáp quang
Việc lựa chọn đầu nối cáp quang phù hợp là yếu tố then chốt ảnh hưởng đến hiệu suất và độ ổn định của hệ thống mạng quang. Một đầu nối chất lượng cao sẽ giúp giảm thiểu tổn hao tín hiệu, đảm bảo kết nối bền vững và hỗ trợ truyền dẫn dữ liệu ở tốc độ cao. Dưới đây là những tiêu chí quan trọng cần xem xét khi chọn đầu nối cáp quang.
Kiểu kết nối
Mỗi loại đầu nối cáp quang có một phương thức kết nối khác nhau, ảnh hưởng đến cách lắp đặt và bảo trì hệ thống. Có ba kiểu kết nối phổ biến:
-
Vặn khớp: Thường được sử dụng trong môi trường công nghiệp, yêu cầu độ chắc chắn cao. Đầu nối ST là một ví dụ điển hình cho kiểu kết nối này.
-
Cắm – rút: Đơn giản, dễ sử dụng và phù hợp với các hệ thống mạng doanh nghiệp, trung tâm dữ liệu. Đầu nối SC, LC và MT-RJ đều thuộc nhóm này.
-
Vặn xoắn: Được thiết kế để cung cấp kết nối ổn định trong các môi trường có độ rung cao. Đầu nối FC là một đại diện tiêu biểu.
Việc chọn đúng kiểu kết nối giúp đảm bảo tính tiện lợi khi lắp đặt và duy trì hệ thống.
Kích thước đầu nối
Kích thước đầu nối cáp quang ảnh hưởng đến khả năng tích hợp với các thiết bị và hệ thống. Một số kích thước tiêu chuẩn bao gồm:
-
2.5mm: Được sử dụng phổ biến trong các đầu nối ST, SC và FC.
-
1.25mm: Đầu nối LC có kích thước nhỏ hơn, giúp tiết kiệm không gian trong các hệ thống mạng mật độ cao.
-
2.45×4.4mm: Đây là kích thước đặc biệt của đầu nối MT-RJ, được thiết kế để kết nối hai sợi quang trong cùng một cổng.
Loại cáp quang hỗ trợ
Tùy thuộc vào ứng dụng, đầu nối cáp quang có thể hỗ trợ hai loại cáp quang chính:
-
Đơn mốt (Single-mode): Dành cho các kết nối đường dài, có khả năng truyền tải tín hiệu với khoảng cách lên đến hàng chục km mà không bị suy hao nhiều.
-
Đa mốt (Multimode): Phù hợp với các kết nối cự ly ngắn, thường được sử dụng trong hệ thống mạng nội bộ hoặc trung tâm dữ liệu.
Các đầu nối ST, SC, LC, FC và MT-RJ đều có thể hỗ trợ cả hai loại cáp quang này.
Tiêu chuẩn công nghiệp
Để đảm bảo khả năng tương thích giữa các thiết bị, đầu nối cáp quang cần tuân theo các tiêu chuẩn do TIA/EIA ban hành, chẳng hạn như:
-
TIA/EIA-604-2: Dành cho đầu nối ST.
-
TIA/EIA-604-3: Dành cho đầu nối SC.
-
TIA/EIA-604-4: Dành cho đầu nối FC.
-
TIA/EIA-604-10: Dành cho đầu nối LC.
-
TIA/EIA-604-12: Dành cho đầu nối MT-RJ.
Việc tuân thủ các tiêu chuẩn này giúp đảm bảo độ chính xác trong thiết kế và khả năng kết nối linh hoạt với các thiết bị mạng khác nhau.

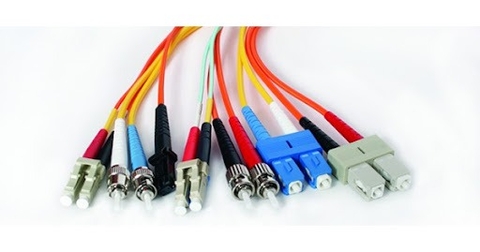

Các loại đầu nối cáp quang phổ biến
Hiện nay, có nhiều loại đầu nối cáp quang được sử dụng rộng rãi trong các hệ thống mạng. Mỗi loại đầu nối có thiết kế, cách thức kết nối và ứng dụng khác nhau, phù hợp với từng yêu cầu cụ thể của hệ thống truyền dẫn. Dưới đây là những loại đầu nối cáp quang phổ biến nhất trên thị trường.
Đầu nối ST (Straight Tip)
Đặc điểm kỹ thuật:
-
Kiểu kết nối: Vặn khớp.
-
Kích thước: 2.5 mm.
-
Loại cáp quang hỗ trợ: Đơn mốt/Đa mốt.
-
Tiêu chuẩn công nghiệp: TIA/EIA-604-2.
Ứng dụng:
Đầu nối ST là một trong những loại đầu nối cáp quang lâu đời nhất và vẫn được sử dụng rộng rãi trong các hệ thống mạng LAN, viễn thông và công nghiệp. Với thiết kế vặn khớp, đầu nối này có khả năng giữ kết nối ổn định ngay cả trong môi trường có độ rung cao.
ST thường xuất hiện trong các hệ thống mạng nội bộ (LAN) của doanh nghiệp và trường học. Tuy nhiên, so với các loại đầu nối cắm – rút hiện đại như SC hay LC, ST có nhược điểm là tốn nhiều thời gian hơn để lắp đặt và tháo dỡ.

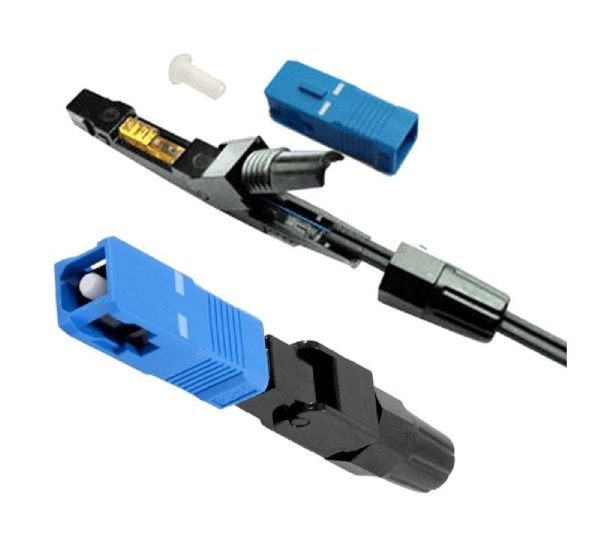

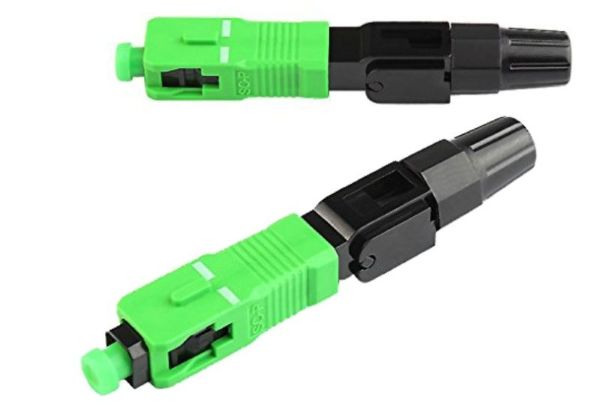

Đầu nối SC (Subscriber Connector)
Đặc điểm kỹ thuật:
-
Kiểu kết nối: Cắm – Rút.
-
Kích thước: 2.5 mm.
-
Loại cáp quang hỗ trợ: Đơn mốt/Đa mốt.
-
Tiêu chuẩn công nghiệp: TIA/EIA-604-3.
Ứng dụng:
SC là một trong những loại đầu nối cáp quang được sử dụng phổ biến nhất hiện nay, đặc biệt trong các hệ thống viễn thông và trung tâm dữ liệu. Với cơ chế cắm – rút đơn giản, SC giúp rút ngắn thời gian lắp đặt và đảm bảo kết nối chắc chắn mà không cần vặn khớp.
Ưu điểm nổi bật của SC là độ suy hao quang thấp, khả năng hoạt động ổn định trong môi trường tốc độ cao. Đây là lựa chọn lý tưởng cho các hệ thống truyền dẫn quang dài hạn, nơi yêu cầu độ chính xác và độ tin cậy cao.

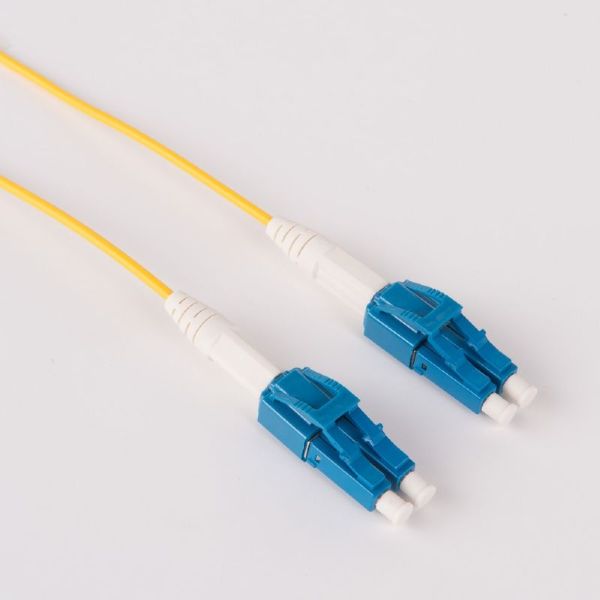

Đầu nối LC (Lucent Connector)
Đặc điểm kỹ thuật:
-
Kiểu kết nối: Cắm – Rút kiểu RJ45.
-
Kích thước: 1.25 mm.
-
Loại cáp quang hỗ trợ: Đơn mốt/Đa mốt.
-
Tiêu chuẩn công nghiệp: TIA/EIA-604-10.
Ứng dụng:
LC được thiết kế để tiết kiệm không gian, đặc biệt phù hợp với các hệ thống mạng mật độ cao như trung tâm dữ liệu và viễn thông. Với kích thước nhỏ chỉ 1.25 mm, LC cho phép tăng gấp đôi số lượng kết nối trong cùng một không gian so với SC hay ST.
Nhờ vào thiết kế kiểu RJ45, LC rất dễ sử dụng và có độ suy hao thấp. Đầu nối này thường được ứng dụng trong các hệ thống mạng tốc độ cao, chẳng hạn như 10G Ethernet, 40G và 100G.

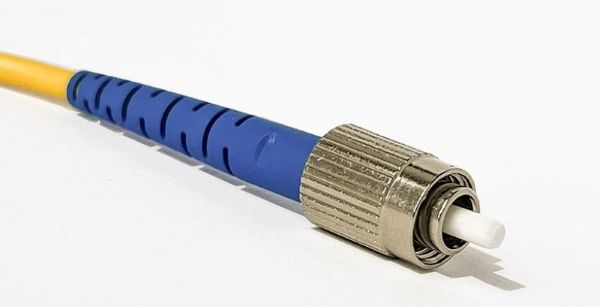

Đầu nối FC (Ferrule Connector)
Đặc điểm kỹ thuật:
-
Kiểu kết nối: Vặn xoắn.
-
Kích thước: 2.5 mm.
-
Loại cáp quang hỗ trợ: Đơn mốt/Đa mốt.
-
Tiêu chuẩn công nghiệp: TIA/EIA-604-4.
Ứng dụng:
FC là loại đầu nối cáp quang chuyên dụng trong môi trường yêu cầu độ ổn định cao, chẳng hạn như các hệ thống quân sự, thiết bị y tế và công nghiệp. Với thiết kế vặn xoắn chắc chắn, FC đảm bảo kết nối ổn định ngay cả trong điều kiện rung động mạnh.
Tuy nhiên, FC ngày càng ít được sử dụng trong hệ thống mạng thương mại do thiết kế vặn xoắn làm mất nhiều thời gian hơn khi lắp đặt. Các đầu nối SC và LC ngày nay được ưa chuộng hơn nhờ tính tiện lợi và hiệu suất cao.

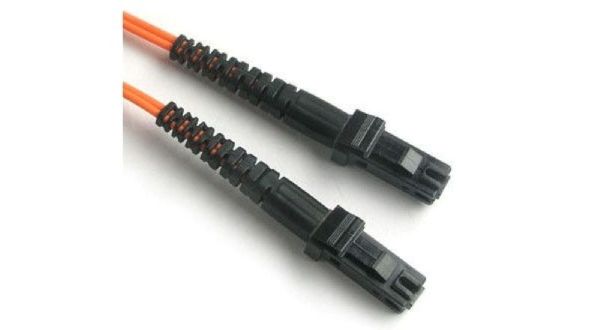

Đầu nối MT-RJ (Mechanical Transfer Registered Jack)
Đặc điểm kỹ thuật:
-
Kiểu kết nối: Cắm – Rút kiểu RJ45.
-
Kích thước: 2.45×4.4 mm.
-
Loại cáp quang hỗ trợ: Đơn mốt/Đa mốt.
-
Tiêu chuẩn công nghiệp: TIA/EIA-604-12.
Ứng dụng:
MT-RJ là loại đầu nối cáp quang đặc biệt, được thiết kế để kết nối hai sợi quang trong cùng một đầu cắm. Điều này giúp đơn giản hóa việc lắp đặt và giảm không gian chiếm dụng trong các hệ thống mạng tốc độ cao.
MT-RJ thường được sử dụng trong các thiết bị truyền dẫn nhỏ gọn, chẳng hạn như các bộ chuyển đổi quang – điện, hệ thống mạng quang kép. Tuy nhiên, so với các loại đầu nối phổ biến như LC và SC, MT-RJ có nhược điểm là khó bảo trì hơn và không được hỗ trợ rộng rãi trong nhiều thiết bị.
So sánh các loại đầu nối cáp quang
Với sự đa dạng về loại hình đầu nối cáp quang, việc lựa chọn đầu nối phù hợp có thể trở nên phức tạp. Để giúp người dùng dễ dàng phân biệt và lựa chọn, bảng dưới đây sẽ so sánh các đặc điểm quan trọng của từng loại đầu nối.
Loại đầu nối |
Kiểu kết nối |
Kích thước |
Loại cáp hỗ trợ |
Tiêu chuẩn công nghiệp |
Ứng dụng chính |
ST |
Vặn khớp |
2.5 mm |
Đơn mốt/Đa mốt |
TIA/EIA-604-2 |
Hệ thống LAN, công nghiệp |
SC |
Cắm – Rút |
2.5 mm |
Đơn mốt/Đa mốt |
TIA/EIA-604-3 |
Viễn thông, trung tâm dữ liệu |
LC |
Cắm – Rút kiểu RJ45 |
1.25 mm |
Đơn mốt/Đa mốt |
TIA/EIA-604-10 |
Trung tâm dữ liệu, mạng tốc độ cao |
FC |
Vặn xoắn |
2.5 mm |
Đơn mốt/Đa mốt |
TIA/EIA-604-4 |
Hệ thống quân sự, công nghiệp |
MT-RJ |
Cắm – Rút kiểu RJ45 |
2.45×4.4 mm |
Đơn mốt/Đa mốt |
TIA/EIA-604-12 |
Hệ thống mạng quang kép, thiết bị nhỏ gọn |
Khi nào nên chọn loại đầu nối nào?
-
Nếu bạn cần kết nối nhanh, dễ sử dụng → Chọn SC hoặc LC.
-
Nếu hệ thống của bạn có rung động cao, yêu cầu kết nối ổn định → Chọn FC.
-
Nếu bạn muốn tiết kiệm không gian, tối ưu số lượng cổng kết nối → Chọn LC hoặc MT-RJ.
-
Nếu bạn cần đầu nối truyền thống, dễ tìm kiếm trên thị trường → Chọn ST.
Kết luận
Việc lựa chọn đầu nối cáp quang phù hợp đóng vai trò quan trọng trong hiệu suất và độ ổn định của hệ thống mạng. Mỗi loại đầu nối—ST, SC, LC, FC, MT-RJ—đều có những ưu và nhược điểm riêng, phù hợp với từng nhu cầu sử dụng khác nhau. Nếu bạn cần kết nối nhanh, SC và LC là lựa chọn lý tưởng. Trong khi đó, FC và ST phù hợp với môi trường công nghiệp hoặc quân sự.
Hiểu rõ đặc điểm của từng loại đầu nối sẽ giúp bạn đưa ra quyết định chính xác, đảm bảo tốc độ truyền tải tối ưu và giảm thiểu tổn hao tín hiệu trong hệ thống mạng quang của mình.
