Lõi cáp quang là gì? cấu tạo & nguyên lý hoạt động

Lõi cáp quang là một phần quan trọng trong hệ thống cáp quang, giúp truyền tải tín hiệu quang học qua một khoảng cách dài mà không bị suy giảm quá nhiều. Bài viết này VFV sẽ cung cấp thông tin chi tiết về cấu tạo, nguyên lý hoạt động của lõi cáp quang, và lý do tại sao nó lại quan trọng đối với hệ thống truyền dẫn thông tin hiện đại.

Lõi cáp quang là gì?

Lõi cáp quang là phần trung tâm của cáp quang, nơi tín hiệu ánh sáng được truyền tải qua các sợi thủy tinh hoặc nhựa trong suốt. Lõi cáp quang giúp duy trì tín hiệu quang học với tốc độ cực cao, vượt trội hơn hẳn so với các phương thức truyền tải thông tin truyền thống như dây đồng. Đặc biệt, lõi cáp quang có khả năng truyền tải dữ liệu với chất lượng cao và không bị suy giảm tín hiệu quá nhiều khi truyền đi một khoảng cách xa.

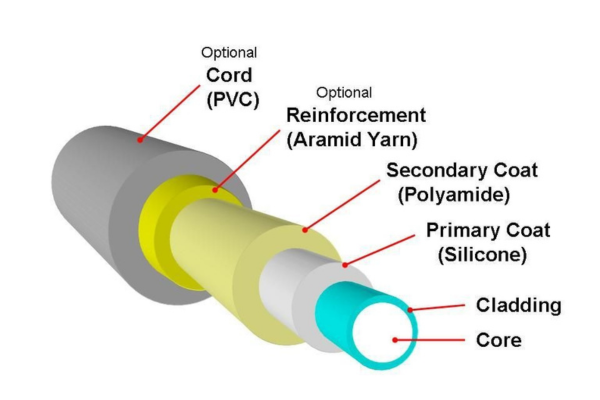

Cấu tạo của lõi cáp quang

Cấu tạo của lõi cáp quang rất đặc biệt và phức tạp, được thiết kế để đảm bảo tín hiệu truyền tải chính xác, ổn định và bền bỉ trong suốt thời gian sử dụng.

Dưới đây là chi tiết về cấu tạo của lõi cáp quang:

Lõi cáp quang (Core)

• Lõi cáp quang là phần quan trọng nhất của cáp quang, nơi ánh sáng đi qua. Lõi này được làm từ chất liệu thủy tinh hoặc nhựa trong suốt, có khả năng truyền tải tín hiệu ánh sáng mà không bị mất mát chất lượng.

• Đặc điểm: Lõi có đường kính rất nhỏ, thường từ 8 đến 10 micromet đối với cáp quang singlemode, và khoảng 50 đến 100 micromet đối với cáp quang multimode. Đường kính này rất nhỏ so với đường kính các dây cáp truyền thống, giúp tín hiệu ánh sáng có thể di chuyển với tốc độ nhanh và ổn định.

Lớp lọc (Cladding)

• Lớp lọc bao quanh lõi cáp quang, có tác dụng phản xạ ánh sáng quay lại lõi cáp. Lớp lọc có một tính năng quan trọng là có chỉ số khúc xạ thấp hơn lõi cáp quang, giúp giữ tín hiệu ánh sáng bên trong lõi, không để tín hiệu bị thoát ra ngoài.

• Chất liệu: Thường được làm từ thủy tinh hoặc các vật liệu có độ bền cao, chịu được môi trường và lực tác động bên ngoài.

Lớp lọc bảo vệ (Buffer Coating)

• Chức năng: Lớp bảo vệ này có tác dụng bảo vệ lõi và lớp lọc khỏi các yếu tố bên ngoài, chẳng hạn như lực cơ học, nhiệt độ hoặc độ ẩm. Lớp bảo vệ này giúp tăng độ bền của cáp quang, giúp nó hoạt động lâu dài mà không bị hư hỏng.

• Vật liệu: Thường được làm từ nhựa polymer chất lượng cao có khả năng chịu lực và cách điện tốt.

Vỏ bọc (Jacket)

• Chức năng: Vỏ bọc bảo vệ tất cả các lớp bên trong khỏi các tác động từ môi trường bên ngoài. Vỏ bọc giúp cáp quang chống chịu các yếu tố môi trường như nhiệt độ, độ ẩm, va đập, và các yếu tố cơ học khác.

• Chất liệu: Vỏ bọc thường được làm từ vật liệu nhựa PVC hoặc cao su chịu nhiệt, giúp bảo vệ cáp quang trong suốt quá trình sử dụng.

Xem thêm: Thiết bị quang chất lượng: Nền tảng vững chắc cho hạ tầng viễn thông hiện đại

Nguyên lý hoạt động của lõi cáp quang

Lõi cáp quang hoạt động dựa trên nguyên lý phản xạ toàn phần. Khi ánh sáng đi vào lõi cáp quang, nó sẽ bị phản xạ liên tục giữa lõi và lớp lọc bên ngoài. Sự phản xạ này giúp ánh sáng duy trì trong lõi cáp mà không bị thoát ra ngoài, giúp tín hiệu được truyền đi xa mà không bị suy giảm.

Các bước trong quá trình truyền tải tín hiệu qua lõi cáp quang:

1. Tín hiệu ánh sáng phát ra từ nguồn phát sáng (laser hoặc LED) và được truyền vào lõi cáp quang.

2. Ánh sáng bị phản xạ liên tục giữa lõi và lớp lọc, giúp tín hiệu không bị suy giảm.

3. Tín hiệu di chuyển qua lõi cáp quang với tốc độ ánh sáng mà không bị mất mát.

4. Cuối cùng, tín hiệu đến điểm nhận mà không bị suy giảm chất lượng.

Các loại lõi cáp quang

Lõi cáp quang đóng vai trò then chốt trong việc truyền dẫn này, và có nhiều loại lõi cáp quang khác nhau, mỗi loại phù hợp với những ứng dụng và yêu cầu riêng biệt.

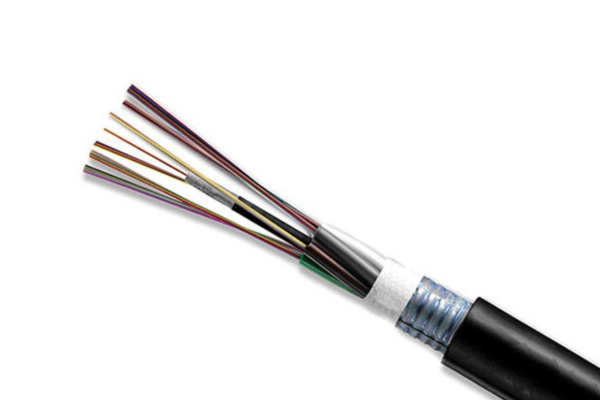

Lõi cáp quang singlemode

• Đặc điểm: Lõi cáp quang singlemode có đường kính rất nhỏ, thường từ 8 đến 10 micromet. Ánh sáng trong cáp quang singlemode truyền đi theo một đường thẳng duy nhất, giúp giảm thiểu sự suy giảm tín hiệu.

• Chức năng: Loại này được sử dụng chủ yếu trong các mạng viễn thông và internet tốc độ cao, nơi yêu cầu tín hiệu phải được truyền đi một khoảng cách xa mà không bị suy giảm đáng kể.

• Ứng dụng: Dùng cho các kết nối cáp quang dài, chẳng hạn như kết nối giữa các thành phố, quốc gia hoặc trong các trung tâm dữ liệu.

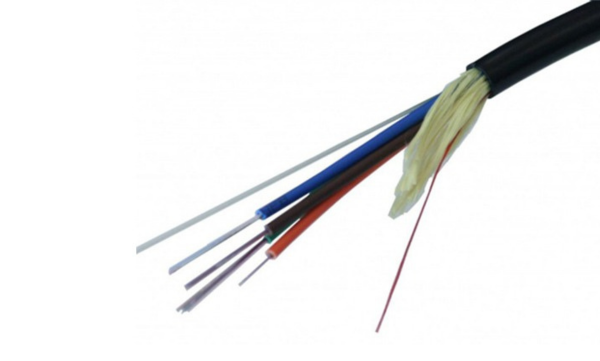

Lõi cáp quang multimode

• Đặc điểm: Lõi cáp quang multimode có đường kính lớn hơn, từ 50 đến 100 micromet, cho phép tín hiệu truyền qua nhiều chế độ (modes). Tuy nhiên, khi tín hiệu di chuyển qua các chế độ này, có thể xảy ra hiện tượng suy giảm tín hiệu do sự phân tán của các chế độ (modal dispersion).

• Chức năng: Lõi multimode được sử dụng cho các kết nối cáp quang có khoảng cách ngắn hơn và tốc độ không yêu cầu quá cao.

• Ứng dụng: Thường dùng trong các mạng LAN, kết nối trong các tòa nhà hoặc văn phòng, nơi khoảng cách truyền tải tín hiệu không quá xa.

Xem thêm: Cáp Quang 8FO – Giải pháp kết nối chất lượng cao

Vì sao nên chọn lõi cáp quang chính hãng?

Việc lựa chọn lõi cáp quang chính hãng rất quan trọng để đảm bảo chất lượng tín hiệu và độ bền của hệ thống mạng. Lõi cáp quang chính hãng giúp giảm thiểu rủi ro suy giảm tín hiệu và đảm bảo cáp quang hoạt động hiệu quả trong thời gian dài mà không gặp sự cố.

Lõi cáp quang là thành phần không thể thiếu trong hệ thống truyền dẫn tín hiệu quang học. Hiểu rõ về lõi cáp quang giúp bạn có thể lựa chọn đúng loại cáp quang phù hợp với nhu cầu sử dụng, từ đó đảm bảo tín hiệu truyền tải nhanh chóng và ổn định.
